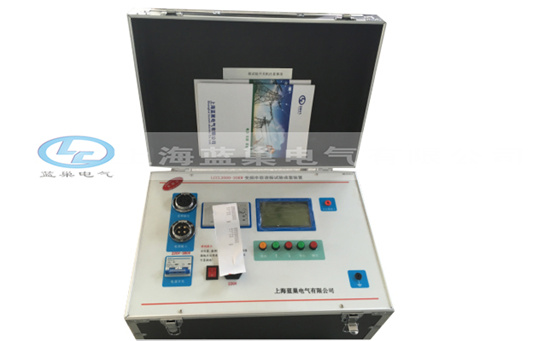

LCSR变频串联谐振试验装置

2017-5-3 16:11:26 点击量:92 标签:串联谐振

  • LCSR变频串联谐振试验装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
  • LCSR变频串联谐振试验装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

产品优点:

  • 体积小,重量轻,特别适合现场使用;

  • 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;

  • 符合国标要求:有监测峰值/√2功能,可实时监测试验波形;

  • 所有主要元器件均由世界知名企业原装进口;

  • 具有标准抗振和防尘设计,耐长途运输和严酷使用环境;

  • 一键鼠标式旋钮“瓜式”操作,大屏幕液晶显示;

  • 独有软件校准功能,方便用户校准表计,确保高电压值准确度

  • 德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用;

  • 信守承诺,服务专业及时,尽大努力为客户需求服务;

  • 设备自带微型打印机,可及时打印保存试验数据;

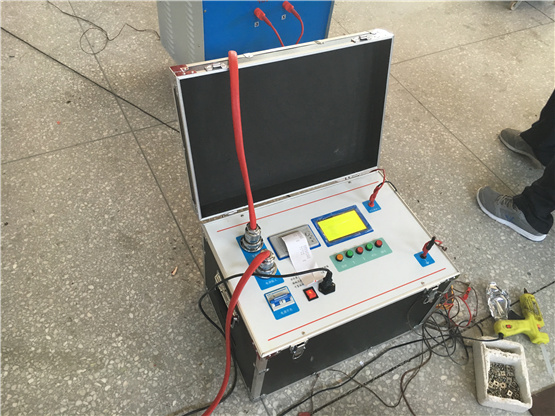

试验现场:


技术参数:

1、环境温度:-10℃~45℃

2、工作湿度:≤90%

3、海 拔:≤2000M

4、电源输入:220V±10%、380±10%,50Hz

单相(10kW以下)

5、额定输出容量:0~980kVA

6、谐振电压:0~300kV

7、频率调节范围:30~300Hz

8、系统测量精度:0.5级

9、频率调节分辨率:0.1Hz

10、不稳定度:≤0.05%

11、输出波形:正弦波

12、波形畸变率:≤0.05%

13、噪 声:≤60db

14、电抗器Q值:30~120


设备组成:

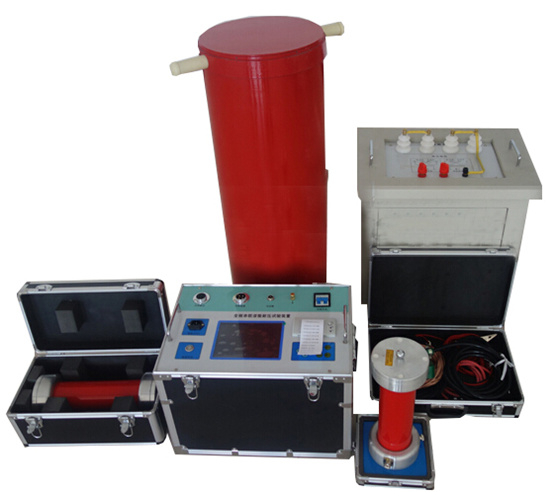

整套装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。


工作原理:

通过调频控制器提供供电电源,试验电压由励磁变压器经过初步升压后,使高电压加在电抗器L和被试品CX上,通过改变调频控制器的输出频率,使回路处于串联谐振状态;调节变频控制器的输出电压,使试品上高压达到所需要的电压值。回路的谐振频率取决于被试品电容CX和电抗器的电感L,谐振频率Fo=1/(2π√ LC)。


试验方法:

先在低电压下调到系统谐振点,然后再升高试验电压幅值,达到试品上规定的电压值,在次电压下,维持规定的时间后,再降低电压到零,这就完成了整个试验过程。


设备构成:

调频电源——既可改变其输出频率,又可改变其输出电压。

励磁变压器——起耦合信号及电压变换的作用,并按自身变化来提升电压。

电抗器——与被试品串联,构成LC串联谐振电路。

电容分压器——测量被试品上的电压,并作为采样信号反馈给调频电源。

补偿电容器——补偿小电容量被试品、调整被试品频率。
