电缆专用变频串联谐振耐压设备LCCL-3000系列

2017/7/4 18:59:50 点击量:220 标签:电缆专用变频串联谐振耐压设备

  • 上海蓝巢公司是串联谐振装置生产厂家,10年服务上千家电力单位和相关机构客户。是中石化、中铁建、首钢等单位稳定供应商。我公司生产的串联谐振荣获多项国家技术专利,经各省级计量技术研究院等机构认证。公司可按客户要求特殊定制。
  • 上海蓝巢公司是串联谐振装置生产厂家,10年服务上千家电力单位和相关机构客户。是中石化、中铁建、首钢等单位稳定供应商。我公司生产的串联谐振荣获多项国家技术专利,经各省级计量技术研究院等机构认证。公司可按客户要求特殊定制。

品名:LCCL-3000电缆专用变频串联谐振耐压设备


产品介绍:

       串联谐振装置、串联谐振试验、串联谐振耐压试验装置适用于电力电缆串联谐振、电力变压器串联谐振、发电机组(水力发电机或火力发 电机组)、电机串联谐振、开关柜串联谐振、GIS开关等大容量,高电压的电容性试品的交接和预防性试验。上海蓝巢可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振试验装置。


串联谐振装置英文名称:Shanghai blue nest electric co., LTD. Inverter series resonance equipment


串联谐振装置原理串联谐振试验,变频串联谐振装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。

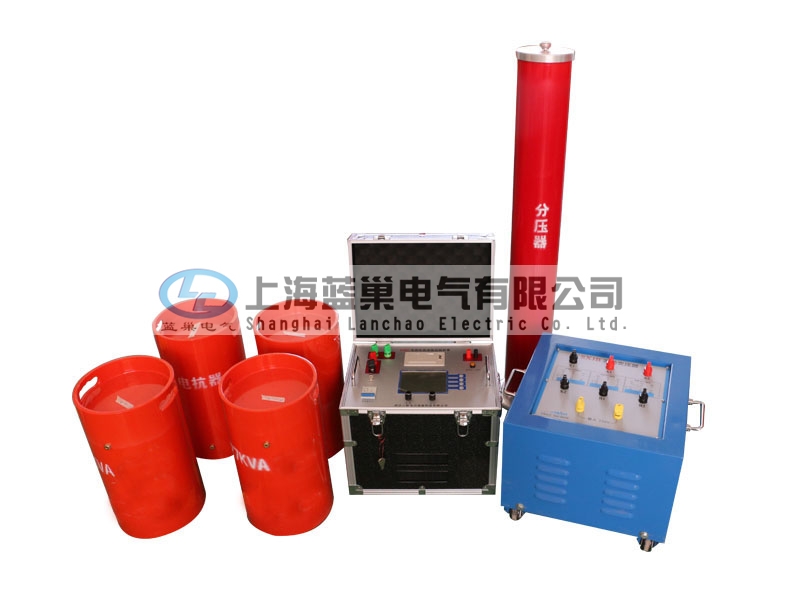

      LCCL-3000变频串联谐振成套试验装置,变频串联谐振装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。变频控制器又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。


串联谐振装置组成:串联谐振装置包括:变频源,励磁变,电抗器,分压器,电容器,控制箱


串联谐振装置试验对象:变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。联谐振试验装置适用于60KV、220KV,500KVGIS交流耐压试验。联谐振试验装置适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。


谐振应用领域:变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,串联谐振试验装置适用于大容量,高电压的电容性试品的交接和预防性试验。


产品功能:

1、稳定性、可靠性高。串联谐振装置采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力

2、自动调谐功能强大。串联谐振装置自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率

3、支持多种试验模式。装置支持"自动调谐+手动调压","自动调谐+自动调压","手动调谐+手动调压"等试验模式,推荐使用"自动调谐+手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高

4、上海蓝巢电气的串联谐振装置人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能

5、保护功能完善。串联谐振装置具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性


技术参数:

电压波型正弦波,波形畸变率<1.0%
输出频率30~300Hz
工作制满功率输出下,连续工作时间60min
品质因素30~80
增益动态范围120dB
采样速度每通道0.1μs/点
输入工作电源单相380/220V±10%,50Hz
环境温度-10℃~+50℃
相对湿度器<95%,无凝露状况
适用范围电缆变频谐振装置
发电机交流耐压装置
变电站电气设备交流耐压谐振装置
CVT检验用谐振升压装置
