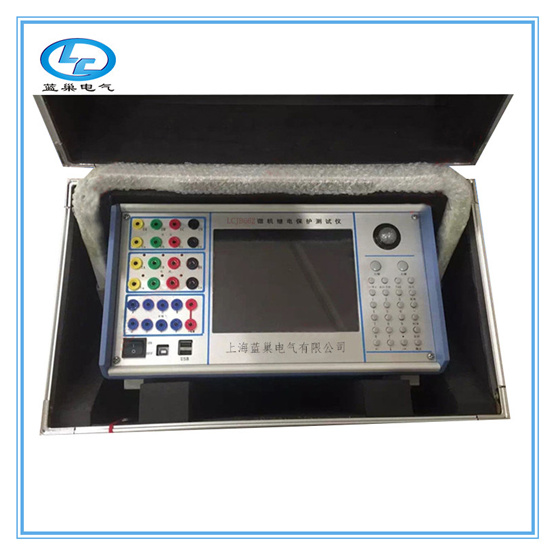

LCJB661六相微机继电保护测试仪

2017/4/26 14:56:22 点击量：142 标签：

产品简介：

       LCJB661六相微机继电保护测试仪测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。

可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品特性：

1、提供了六相电流和六相电压同时输出，方便差动保护试验和备自投试验。

  2、真正的一体化，无需外接电脑，即可轻松完成各种复杂的试验功能。

  3、嵌入式工业控制系统，高速、稳定、可靠；中文Windows界面，操作方便，简单方便。

  4、具备系统恢复功能，免除了病毒或误操作对工作的影响。

  5、面板具有光电轨迹秋鼠标及优化小键盘，操作简单方便；另有外接键盘鼠标接口，灵活便捷。内置USB接口可用优盘方便升级软件和取出试验数据。

  6、100M快速网络接口，可以轻松上网，实现远程升级、远程维护和远程测试。

  7、高分辨率的DA转换，保证输出量频率及相位精度高。

  8、先进的高保真线性功放技术全面提升了装置的功放系统，使输出电流电压波形畸变小，线性好，精度高。

  9、完备的各种防误操作、短路、外电冲击和温度超限等保护功能，使装置更加稳定可靠。

  10、双操作模式，既可连接笔记本电脑进行操作，也可以脱机使用。

  11、功能强大的全功能测试软件：状态序列、线路保护、差动保护、阻抗保护、低周、同期、备投等。各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。

  12、特别设置一路可调独立直流输出，电压DC:110V/220V，额定电流1.5A。

技术参数：

1、六路交直流电压源：

输出电压有效值: 0～120V AC/每相 0～320V DC(相间)

输出功率: 60VA(交流)/每相 160VA(直流)

分辨率: <1mV 频率范围: 0～1000Hz

频率精度: 0.001Hz 相位精度: 0.2度

总谐波失真: <0.5% 精度: <0.2%

2、六路交直流电流源:

输出电流有效值: 0～30A AC/每相 0～180A AC(六路并联)

输出功率: 450VA/每相 分辨率: 1mA

频率范围: 0～1000Hz 频率精度: 0.001Hz

相位精度: 0.2度 总谐波失真: <0.2%

精度: <0.2%

3、其它：

开关量输入: 8路(空接点输入，或直流电位0～250V)

开关量输出: 4对(空接点输出)

时间测量:测量范围:0～9999秒 测量精度:0.001秒

叠加谐波:可在基波电流、电压中叠加直流或2～20次谐波。

允许环境温度: -10℃～50℃

电源电压: 220V±10%

电源频率: 50Hz±10%

输入小功率: 1000VA
