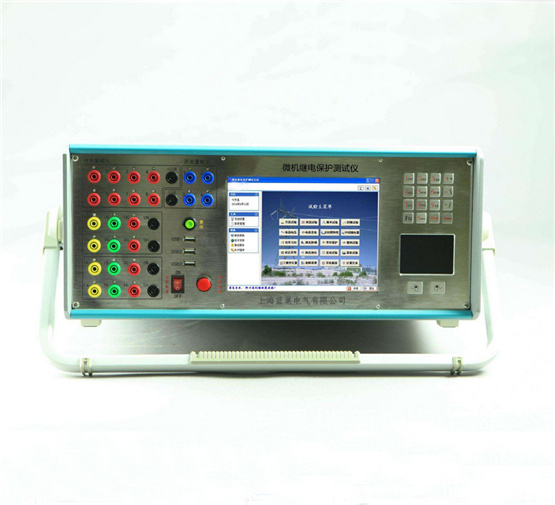

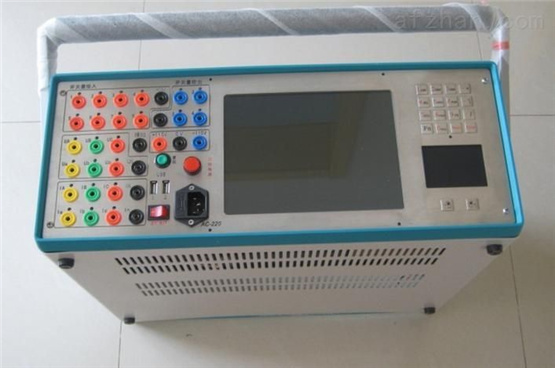

LCJB660六相继电保护测试仪

2017/4/26 8:59:58 点击量:103 标签:

  • LCJB660六相微机继电保护测试仪可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。
  • LCJB660六相微机继电保护测试仪可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。

产品简介:

LCJB660六相微机继电保护测试仪可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整

组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。


产品特点:

1、六相电流,六相电压同时输出,电流:30A/相,电压:125V/相

2、主控板采用DSP FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,为国内测试仪中的高水平,大大改善了波形质量,提高了测试仪的精度。

3、单机独立运行,内置高性能工控机,住频300~600MHZ,128M内存,12G硬盘,运行Windows Xp操作系统,面板配有高级不锈钢键盘,轨迹球鼠标8.4寸TFT真彩液晶显示器。

4、六相继电保护测试仪厂家采用USB2.0接口与电脑相连,无须任何转接线,使用方便。

5、LCJB660六相微机继电保护测试仪可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。

6、由于是六相电流,六相电压输出,可方便对备自投装设置和微机差动保护装置进行试验,使该项试验非常完美。

7、可连接笔记本电脑运行,笔记本电脑与工控机使用同一套测试软件,使用方便。


技术参数:

1、交流电流源:

幅值范围: 6×(0-30A) 精度:0.2%

六相电流并联输出大值: 180A

相电流长期允许工作值: 10A

功 率: 300VA/相

六相并联大功率: 900VA

六相并联大输出时允许工作时间:10s

频率范围: 0--1000Hz 精度:0.001Hz

谐波次数: 2--20次 相位: 0--360° 精度:0.1°

2、直流电流源:

幅值:20A/相 功率:300VA/相 精度:0.5%

3、交流电压源:

幅值范围 :6 ×(0--125V) 精度:0.2%

线电压范围: 0--250V

相电压/线电压输出功率 :70VA/100VA

频率范围:0--1000Hz 精度:0.001Hz

谐波次数: 2--20次

4、直流电压源:

相电压输出幅值:0--±150V 精度:0.5%

线电压输出幅值:0--±300V

相电压/线电压输出功率:90VA/180VA

5、开关量端子:

开关量输入端子:8对

空 接 点: 1--20mA,110V 装置内部有源

电位翻转:0--6VDC为低电平

15--250VDC为高电平

开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。

6、时间测量范围:

范围 1ms~9999s 测量精度 1ms

7、体积重量:

体积 470 (mm)×405 (mm)×185 (mm) 约20Kg

8、电 源:

AC220V±10% 50Hz 10A
