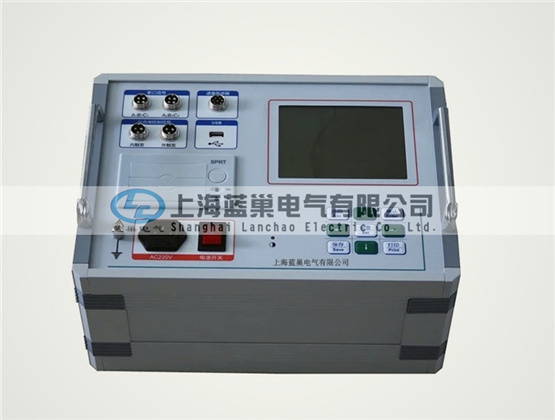

LCKV-6F高压开关动作特性测试仪

2017/5/10 10:53:57 点击量:146 标签:测试仪 开关

  • GKC-6F高压开关机械特性测试仪适用于进口、国产各厂家之多油、少油、SF6、真空等高压开关机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。
  • GKC-6F高压开关机械特性测试仪适用于进口、国产各厂家之多油、少油、SF6、真空等高压开关机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。

产品概述:

      LCKC-6F高压开关机械特性测试仪,高压断路器是电力系统中重要的控制设备之一。电网中高压断路器的运行数量多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其它设备乃至整个电网。因此,对高压断路器的动特性进行测试是一项很重要的工作,高压开关机械特性测试仪适用于进口、国产各厂家之多油、少油、SF6、真空等高压开关机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。

主要特点:

1、仪器可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作。

2、可检测并提示断口的连接状态,方便用户检查接线。

3、机内可存储100组测试结果。

4、大屏幕液晶(320×240)LCD显示, 高级灰屏,阳光下不反光不黑屏,图文及汉字菜单   操作提示,人性化菜单式界面,操作简便。

5、仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

6、本仪器可进行电动分合测试和手动分合测试

主要技术指标:

1、时间测量: 固有分闸(合闸)时间,分闸(合闸)相内不同期

                         分闸(合闸)相间不同期,合闸(分闸)弹跳时间(弹跳次数)

2、测试范围:0.1ms~999.99ms

3、准确度:±0.2

4、速度测量:刚分(刚合)速度

5、指定时间段(行程段或角度段)平均速度

6、分闸(合闸)大速度

7、测速范围:1mm传感器 0.01~25.00m/s,

8、0.1mm传感器 0.001~2.50m/s

9、0.5°角度传感器 1周波/ 0.5°

10、准确度:±0.01

11、行程测量:不限;动触头行程(行程),接触行程(开距),过冲行程,反弹行程(幅值)

12、传感器:50mm,分辨率:0.1mm

13、传感器:300mm(选配),分辨率:1mm

14、角速度B1传感器:360о,分辨率:0.5о ,

15、准确度: ±0.5

16、交流电源 :AC 220V ± 10%;50Hz ± 2%

17、直流电源:输出电压:30~260V连续可调,输出电流:≤ 15A(短时)

18、主机体积:380×280×140mm

19、使用环境:-10℃~+50℃,相对湿度:≤90%

注:LCKC-12F高压开关机械特性测试仪(12断口)
