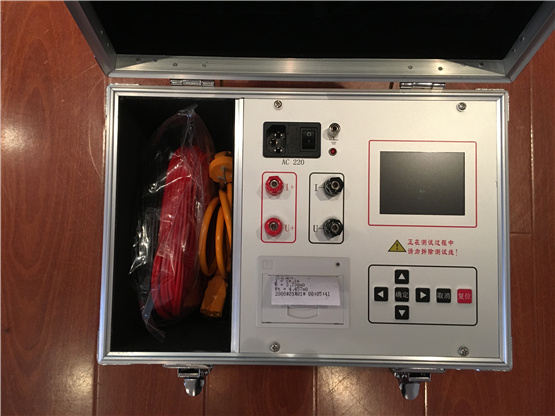

LCZZ-10A变压器直流电阻测试仪

2017/5/3 16:17:27 点击量：349 标签：

一、概述

绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。

本公司开发生产的LCZZ-10变压器直流电阻测试仪用于采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。仪器可直接使用内部电池工作，极大的方便了野外工作人员的使用。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、      阳光直射等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后先关闭电源，再拆除测试线。

7、测量无载调压变压器，一定要等放电指示停止后，切换档位。

8、在测试过程中，禁止移动测试夹和供电线路。

三、性能特点及技术指标

1.     输出电流及量程：输出电流：0-10A,量程100mW-30KW。

   注：超出以上量程请用自动测试功能。

2.     测试精度:  0.2%  高分辨度： 0.1mW。

3.     仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。

4.     具有大容量存储功能，可存储2000条测试记录，

5.     工作电源： AC220V±10﹪，　或内部电池。

6.     工作温度：﹣10℃～40℃。　　

7.     工作湿度：环境湿度＜80%RH 。            　

8.     仪器重量：3㎏。
