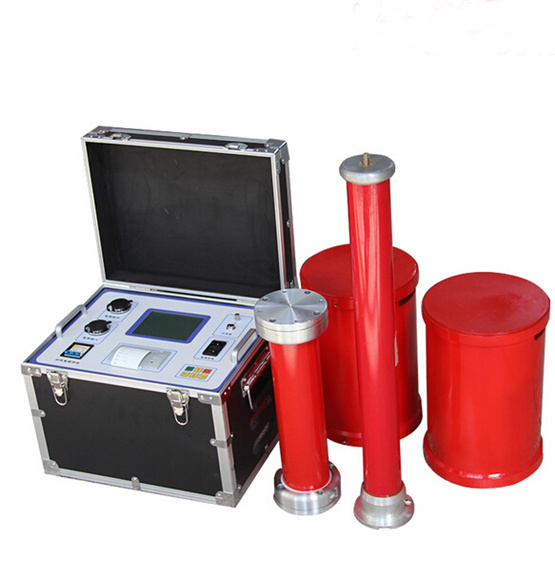

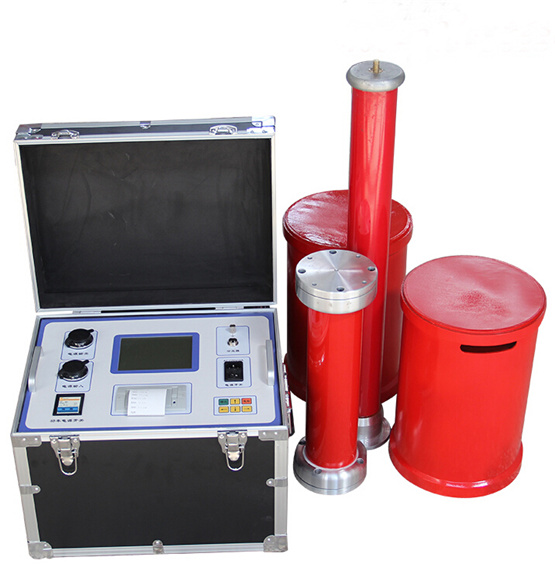

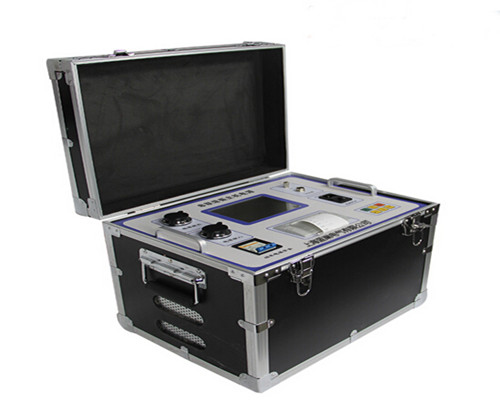

LCCL-2000交流耐压串联谐振设备

2017/4/16 16:13:59 点击量:162 标签:交流耐压

  • LCCL-2000交流耐压谐振设备主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
  • LCCL-2000交流耐压谐振设备主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

产品简介:

LCCL-2000交流耐压谐振设备主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。


产品特征:

1.LCSR变频串联谐振成套试验装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根


据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。


2、整个装置单件重量很轻,大不超过65kg,便于现场使用。


3、装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。


4. 工作模式为:全自动模式、手动模式、自动调谐手动升压模式


5.存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找


6.装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲


线,方便使用者直观了解是否找到谐振点


7.采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。



技术参数:


1.输出电压波形畸变率:<1.0%


2. 允许连续工作时间:额定条件下一次性工作60分钟。


3.装置自身品质因数:Q>50


4.电缆和发电机试验时满负荷下品质因数:Q>30(与负载相关)


5.主变压器和线路试验满负荷时品质因数:Q>30(与负载相关)


6.输入电源:三相380V或单相220V,当电源为380V时,可做额定负载试验;当电源为220V时,


只可做1/2负载试验


7.频率调节范围:20Hz~300Hz


8.系统测量精度:1.5%


9.装置具有过压、过流、零位启动、闪络保护等保护功能


技术指标:


1.额定功率:5.5-500kW;


2.输入电压:三相 380V±5% 或单相220V±5% 45~65Hz,当电源为380V时,可做


额定负载试验;当电源为220V时,只可做1/2  负载试验。


3.输出电压:0~400V可调


4.输出电压频率:20~300Hz


5.频率调节:0.1Hz步进可调


6.频率不稳定度:≤0.02%


7.输出电流:13~1250A
