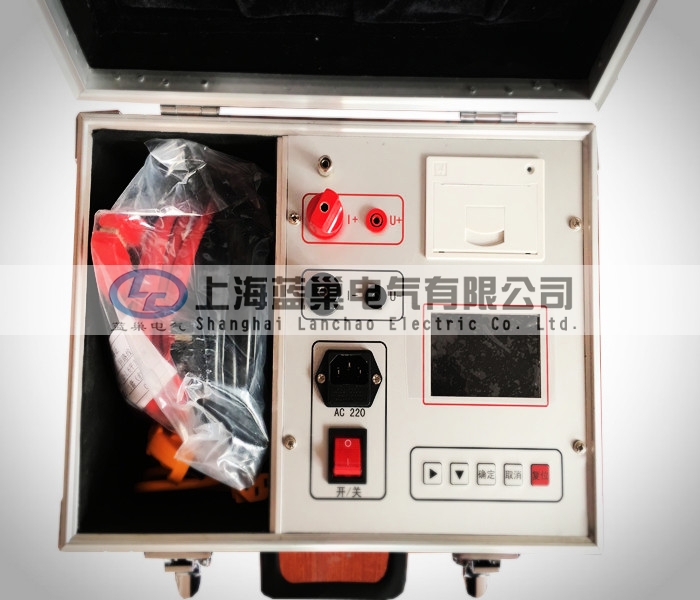

LCHL-200S智能回路电阻测试仪

2017/6/21 9:42:37 点击量:215 标签:电阻测试仪 智能

  • LCHL-200S智能回路电阻测试仪是根据中华人民共和国新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。
  • LCHL-200S智能回路电阻测试仪是根据中华人民共和国新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。

一、产品概述:
       目前,电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻,而这类电桥的测试电流仅为mA级,难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的回路电阻时,由于受到油膜和动、静触点间氧化层的影响,测量的电阻值偏大若干倍,掩盖了真实的回路电阻值。因此,电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定,以确保测量的准确度。
      回路电阻测试仪是根据中华人民共和国新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A的情况下直接测得回路电阻,也可以在电流200A的情况下直接测得回路电阻,后的测试结果都用数字显示出来。该仪器测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
二、产品用途:
        LCHL-200S回路电阻测试仪适用于高压开关接触电阻(回路电阻)的高精度测量,同样适用于其它需要大电流、微电阻测量的场合。
三、性能特点:
(1) 大电流:采用新电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果。
(2) 抗干扰能力强:在严重干扰条件下,液晶屏后一位数据能稳定在±1个字范围内,读数稳定,重复性好。
(3)使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能。
(4)携带方便:体积小、重量轻。
四、技术指标 :
1、 测量范围:1~1999μΩ
2、 分 辨 率:1μΩ
3、 测试电流:DC 100A或200A固定输出
4、 测量精度:0.5%
5、 工作方式:连续
6、 显示方式:高亮度彩色显示屏
7、 工作电源:AC220V±10%  50Hz
8、 工作环境:温度- 10℃~40℃   湿度≤80 %RH
9、 体    积:380×350×260 mm3
10、 重    量:3kg(不含附件)
