高压开关柜DIS做哪些试验

2017/6/20 16:39:24 点击量：106 标签：开关柜

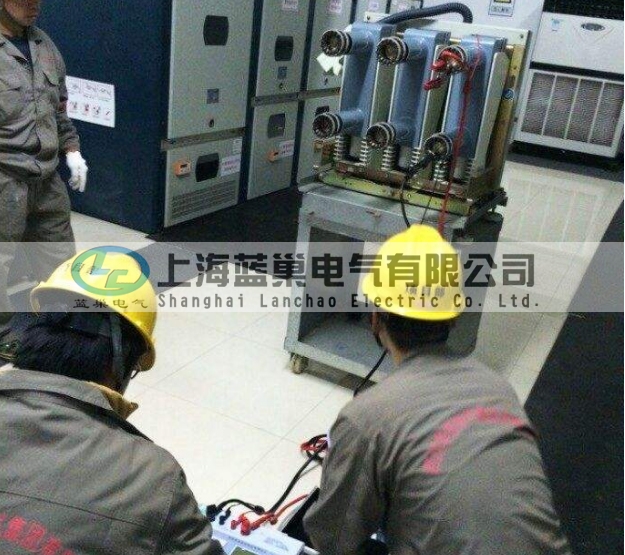

高压开关柜DIS做哪些试验：

根据《电气装置安装工程 电气设备交接试验标准》 GB 50150-91的规定：

10kV 油浸变压器交流工频耐压试验标准为：出厂35kV 交接30kV；

10kV 并联电抗器交流工频耐压试验标准为：出厂35kV 交接30kV；

10kV 电压互感器交流工频耐压试验标准为：出厂30kV 交接27kV；

10kV 断路器交流工频耐压试验标准为：出厂30kV 交接27kV；

10kV 电流互感器交流工频耐压试验标准为：出厂30kV 交接27kV；

10kV 干式电抗器交流工频耐压试验标准为：出厂30kV 交接30kV；

10kV 纯瓷或纯瓷充油套管交流工频耐压试验标准为：出厂30kV 交接30kV；

10kV 固体有机绝缘套管工频耐压试验标准为：出厂30kV 交接27kV；

10kV 支柱绝缘子交流工频耐压试验标准为：出厂42kV 交接42kV；

10kV 隔离开关交流工频耐压试验标准为：出厂42kV 交接42kV；

10kV 干式变压器交流工频耐压试验标准为：出厂28kV 交接24kV；

如果开关柜需要总体打耐压，需要先弄清柜内的设备是什么，然后按柜内元件的低耐压标准，作为总体耐压试验标准；

如果开关柜的主体是柜壳及绝缘子，就按绝缘子的标准，打42kV即可；

如果开关柜内部还有干式变压器，试验时没有拆除引线，一起打硬体耐压，出厂需要打28kV，交接需要打24kV；

在交流耐压试验前，有些东西必须是要拆除引线的，如柜内的避雷器、过电压吸收装置，电压互感器的负荷、带电指示器等。

高压试验应注意：

1、由于高压的危险性所以在做耐压试验时要严格按照电气试验指导书来操作做好现场隔离，试验人员要穿绝缘鞋、戴绝缘手套，确保人员的安全；

2、耐压试验过程中要注意观察耐压试验仪表，看是否有仪表大幅度波动，另外也要听被测设备发出的声音，如果有明显的异常而耐压台并没有跳闸，并不能说明耐压一定合格，可能是设备内有异物存在，这时就需要根据需实际进行检查；

3、做试验前对于一些精密计量仪表仪器等不能经过过高电压的设备进行隔离，将接线拆除，经免导致高电压的损坏，当然注意在试验后要将拆线还原完好。
